在咱电路保护这行,客户问得最多的是啥?就俩字儿:选型!

“TVS二极管如何选型?”“ESD如何选型?”“TVS选型方法有哪些?”“ESD保护器件选型到底咋挑?”……甭管问法咋变,核心都是“选型”。这可是让新老工程师们都挺上心的事儿。

您可能也发现了,很多人把ESD静电保护二极管也叫TVS管。它俩确实有点像亲戚,细微差别有,但选型思路和关键诀窍,那可是一模一样。

说回正题,这TVS/ESD到底咋选?说白了,就是看您能不能拿捏住它的几个“硬指标”。吃透了参数,选型就成功了一大半。

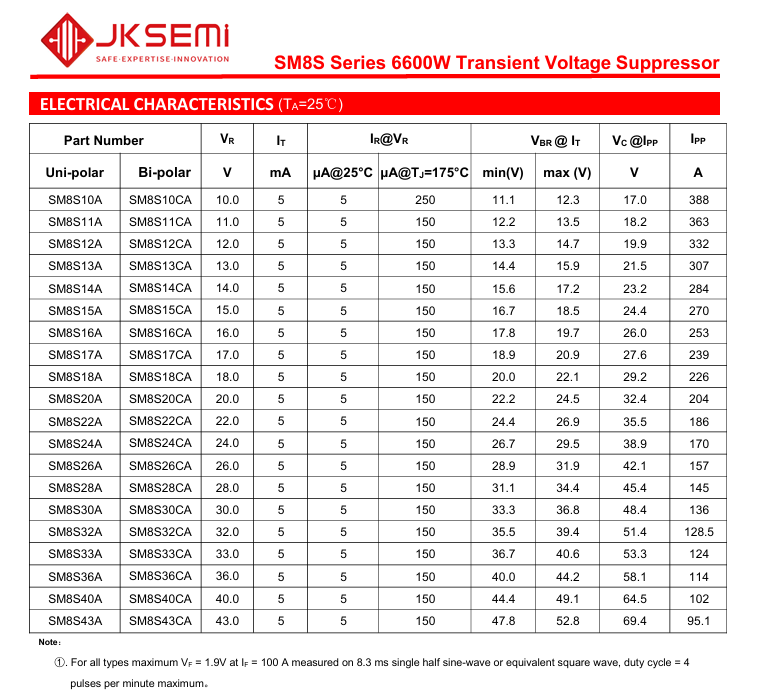

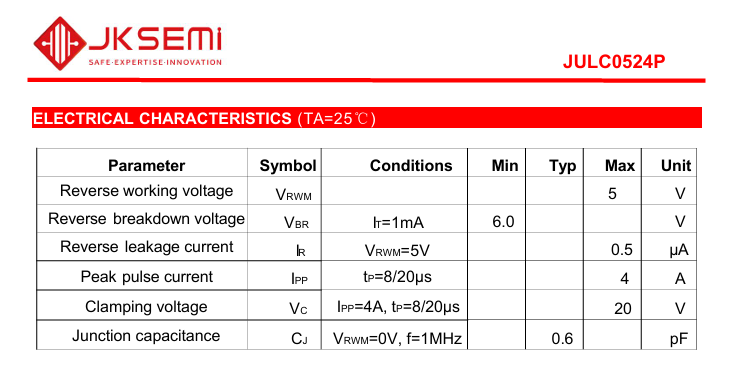

咱就拿金开盛电子的两份规格书(“JKSEMI_TVS_Diode_SM8S_6600W_Datasheet系列”和“ESD-JULC0524P”)当例子,掰开揉碎了讲:

关键参数1:工作峰值反向电压(Vrwm)您可以把它理解成这管子的“日常耐压值”。选型时有个简单公式:
Vrwm ≈ 您电路的工作电压× (1.1 ~ 1.2倍)比如说,电路电压是5V,那就选个Vrwm在5.5V到6V左右的,让它平时“悠着点干活”,别太紧绷。

关键参数2:最大钳位电压(Vc)这是管子“发力保护”时,它两端的最高电压。这个数必须小于您后面精密器件能承受的最高电压! 相当于保镖出手制伏歹徒(浪涌)时,自己用的力道(电压)不能伤到身后的主人(您的核心电路)。

有人会问:“那击穿电压(Vbr)不看吗?” 看,但实际保护效果,关键看Vc。Vbr是它开始动作的“扳机点”,Vc才是它真正“按住”浪涌的力度,这个更重要。

关键参数3:最大反向浪涌电流(Ipp)代表这管子“多抗揍”,能扛住多大的瞬间电流冲击。数值越大越耐造,但也不是无脑选最大的——够用就行,还得考虑成本和体积。如果您的产品要做浪涌测试(比如IEC61000-4-5),那这个参数必须重点盯防!

关键参数4:结电容(Cj)这个参数决定了它会不会“拖慢”信号。简单记:

TVS管:结电容一般较大,像个稳重的大哥,适合守在电源端这种对速度不挑剔的地方。

ESD二极管:结电容很小,是个敏捷的保镖,特别适合保护USB、HDMI、天线这些高速信号端口,不影响信号“跑步前进”。

关键参数5:封装说白了就是“个头”。封装越大,散热和抗冲击能力通常越强;封装小,就能给电路板省地方。怎么选?看您板子上空间紧不紧张,看要防的干扰猛不猛。

总结一下:选型就像给电路请保镖,得综合看:电压要对得上(Vrwm),保护时别误伤(Vc),力气要够大(Ipp),手脚要利索(Cj),体格要合适(封装)。

怎么样,这么一说是不是清楚多了?如果还是拿不准,别客气,随时来找金开盛电子的产品工程师唠唠!我们随时帮您把把关。
